L’évacuation des eaux usées et des eaux ménagères

Une bonne évacuation des eaux usées est obligatoire pour une habitation saine et en bon état. Le premier facteur déterminant est le type de votre installation.

Quels sont les éléments qui interviennent dans l’évacuation de l’eau ?

Dans ce qui suivre, nous allons essayer de répondre à vos questions en termes d’évacuation des eaux usées.

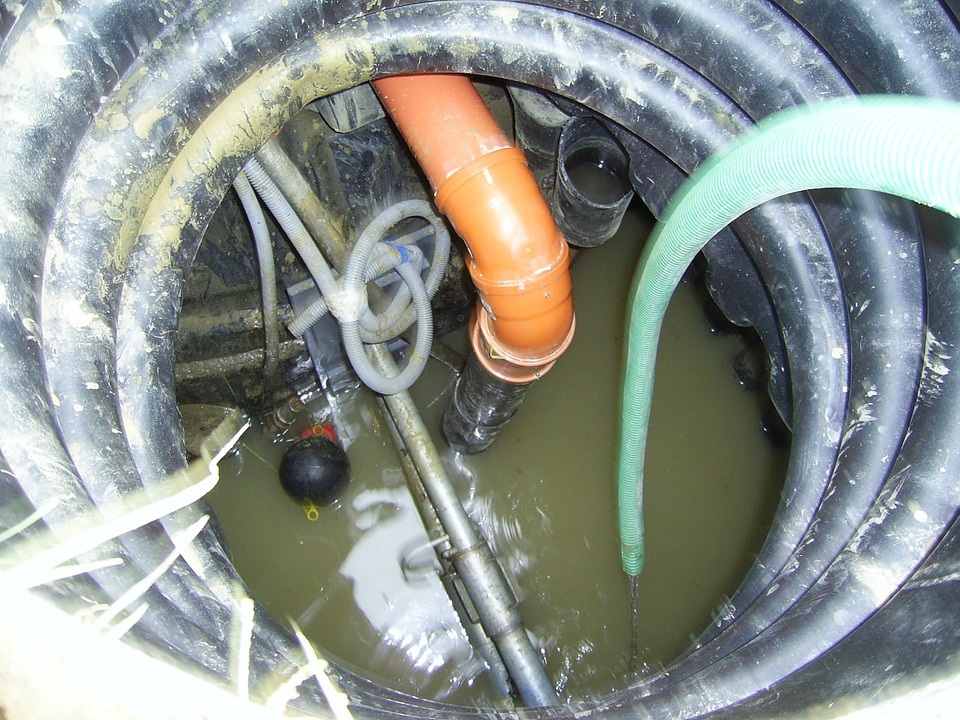

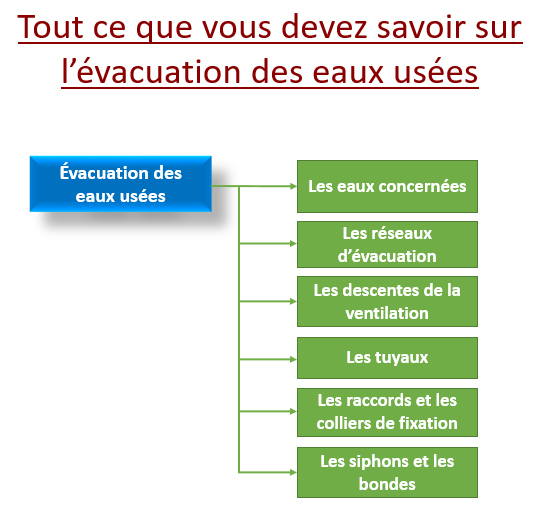

Sommaire

1. Comprendre l’évacuation des eaux usées de la maison

La bonne évacuation des eaux usées est primordiale pour que votre maison soit saine et durable. Dans le cas contraire, le bâti peut être sujet aux moisissures, au salpêtre, etc. Cela engendrera une mauvaise qualité de l’air intérieur.

Ainsi, le réseau d’évacuation doit rejeter toutes les eaux usées dues à l’utilisation normale d’un logement, sans débordement ni refoulement. En outre, il ne faut pas que ce réseau cause de mauvaises odeurs, d’où la nécessité d’une ventilation.

Pour cela, l’ensemble du réseau d’évacuation doit comprendre des diamètres, des débits et des pentes suffisants et des accessoires en complément afin de prévenir les obstructions des canalisations.

2. L’évacuation des eaux usées : les eaux concernées

On distingue 2 types d’eaux usées à évacuer :

• Les eaux usées provenant directement de l’usage de l’habitation.
• L’eaux pluviale : les eaux pluviales ne sont pas considérées comme des eaux usées. Toutefois, il faut les évacuer afin d’éviter les pénétrations à l’intérieur du logement comme les fuites en toiture, les infiltrations murales, les remontées capillaires, etc.

Parmi les eaux usées, il faut faire la différence entre :

• Les eaux ménagères ou les eaux grises : ce sont les eaux qui proviennent de la cuisine, des diverses machines comme le lave-linge et le lave-vaisselle ainsi que de la salle de bains.
• L’eau vanne ou les eaux noires : elles proviennent uniquement des WC.

3. Les réseaux d’évacuation des eaux usées

Selon votre installation et vos raccordements, on trouve 2 manières d’assainissement des eaux usées :

• Le réseau public : appelé aussi tout-à-l’égout ;
• L’assainissement individuel ou ANC (Assainissement Non Collectif) : ce dernier est réalisé à travers une fosse toutes eaux, auparavant nommée fosse septique.

Par ailleurs, on trouve plusieurs types de réseaux d’évacuation des eaux usées :

• Des canalisations horizontales avec des collecteurs branchés sur les appareils ainsi que sur les sanitaires ;
• Des collecteurs principaux : ils permettent de réceptionner les eaux des descentes. Ensuite, ils les acheminent jusqu’à l’égout ou à la fosse toutes eaux ;
• Des canalisations verticales appelées chutes ou descentes. Ces dernières peuvent être uniques ou séparées avec des canalisations horizontales bronchées qui collectent les eaux ménagères ainsi que les eaux vannes.

Les eaux pluviales

Les eaux pluviales sont collectées grâce à un système indépendant qui peut être fixé en toiture, au sol ou en pieds de façade. Ces eaux seront évacuées vers le milieu naturel lorsque cela est possible. Dans le cas contraire, elles seront acheminées vers le réseau d’assainissement collectif .Ce dernier peut être :

• Unitaire : les eaux pluviales et usées sont évacuées par le même réseau ;
• Séparatif : les eaux pluviales et usées sont évacuées séparément.

Dans le cas de l’assainissement individuel, les eaux usées sont prétraitées grâce à un système spécifique (fosse toutes eaux). Après, elles sont traitées par un réseau d’épandage : drains, végétaux filtrant, filtres compact, etc. Ce traitement des eaux usées doit être indépendant des eaux pluviales. Ces dernières, quant à elles, elles sont rejetées soit dans le jardin grâce à un puits d’infiltration (puisard) soit dans le domaine public (milieu naturel ou fossé communal).

4. Évacuation des eaux usées : les descentes de la ventilation

En réseau d’assainissement collectif séparatif, les descentes des eaux pluviales et des eaux usées doivent être séparées afin qu’elles ne se mélangent pas.

À l’intérieur de l’habitation, il faut aussi avoir une descente spécifique destinée aux eaux ménagères et une autre pour les eaux vannes où uniquement les divers WC sont raccordés dessus, même si le collecteur principal recueille simultanément ces deux descentes à la fin.

Voici comment les diverses eaux s’évacuent dans le logement, notamment par le biais de la ventilation et du réseau de descentes et de collecteurs :

4.1. Les descentes

Les chutes ont souvent un diamètre de 100 mm afin de recueillir les eaux vannes ainsi que les eaux ménagères des différents sanitaires et équipements.

Elles sont généralement en PVC rigide, même s’il en reste des fois en fonte dans les anciennes constructions.

D’autre part, il faut la différence entre les chutes à âme lisse (elles sont les plus courantes) et les chutes à âme nervurée (annelée). Ces dernières résistent à de fortes températures et sont destinées aux réseaux à chute unique.

4.2. Les chutes séparées à âme lisse

Dans un logement avec des chutes à âme lisse, les équipements sanitaires ne sont pas tous reliés à la même descente. En effet, le logement en détient plusieurs.

4.3. La chute unique à âme annelée

Appelée aussi chute à âme nervurée, cette descente est la seule du réseau d’évacuation. Elle récupère les eaux usées de tous les équipements sanitaires du logement.

En partie basse, les descentes sont raccordées sur la conduite principale d’évacuation. Cette dernière dirige les eaux usées vers le collecteur public tout-à-l’égout ou vers la fosse toutes eaux.

En partie haute, les descentes sont généralement équipées d’un système de ventilation.

4.4. La ventilation

Les descentes se prolongent jusqu’en sortie de toiture grâce à une ventilation ou grâce à un évent permettant de faciliter l’écoulement des eaux par gravité.

Cette ventilation peut aussi s’arrêter avant la toiture dans les combles perdus dans le cas où ils sont bien ventilés.

A la place d’un évent, le haut de la chute est ainsi équipé d’un aérateur à membrane.

Cette ventilation est nécessaire afin d’éviter l’effet piston se produisant, à titre illustratif, quand une baignoire est vidée. Alors, l’eau s’évacue rapidement. Elle remplit complètement la canalisation et conduit à une dépression d’air se créant en amont dans le réseau.

Cette dépression engendre des « glous-glous ». Elle aspire l’eau des siphons des autres sanitaires et conduit à des remontées de mauvaises odeurs.

Afin d’éliminer totalement les risques des odeurs nauséabondes, notamment en appartement, on trouve aussi des clapets aérateurs à membrane, appelés aussi anti-vide. Ces derniers peuvent s’installer en amont de l’évacuation d’un appareil sanitaire tel que l’évier ou le lavabo.

5. Évacuation des eaux usées : les tuyaux

Aujourd’hui, les tuyaux sont en PVC. En effet, le plomb utilisé auparavant a été interdit à cause de sa toxicité. Par ailleurs, on recommande l’utilisation des tuyaux conformes à la norme NF.

Ces tuyaux se trouvent légers, économiques et pratiques. Ainsi, ils sont faciles à les découper et à assembler avec colle adéquate, donc, à froid et sans soudure.

Remarque

Pour une pose apparente ou encastrée, il faut prendre en considération la forte dilatation du PVC. En effet, le tube s’allonge et se rétracte de 0,7 mm lorsque la température augmente ou baisse de 10 °C. Donc, les assemblages doivent être coulissants au-delà de 1 m entre 2 points (utilisation de manchons de dilatation) et rivés grâce à des colliers de fixation lâches.

5.1. Les regards

Le cheminement des tuyaux des descentes verticales et d’évacuation horizontale dispose soit d’une trappe de visite soit d’un regard tampon permettant le contrôle de l’évacuation à différents endroits. Cela permet d’entretenir les canalisations et de les désengorger au besoin.

Selon la complexité du réseau d’évacuation, on peut trouver des regards intermédiaires à divers endroits comme pendant la connexion de tuyaux ou de descentes, de jonctions avec des sanitaires, etc. L’objectif est d’en faciliter l’entretien.

5.2. Cas particulier (baignoire, douche à l’italienne, douche hydromassante)

Quand un sanitaire accumule un volume d’eau important, il faut l’évacuer rapidement.

Pour une baignoire, le diamètre du tuyau d’évacuation des eaux usées dépend de sa distance par rapport à la descente.

En ajout, la norme oblige une évacuation directe sur la chute sans raccordement d’autres appareils ou sanitaires pour éviter que la vidange de la baignoire ne désamorce le siphon du lavabo.

Pour une douche à l’italienne (douche de plein pied) ou pour une douche hydromassante, il est souhaitable d’installer un Ø50 mm pour évacuer plus rapidement l’eau et éviter les risques de débordement.

6. Évacuation des eaux usées : les raccords et les colliers de fixation

On trouve de nombreux types de colliers qui sont utilisés afin d’attacher les tuyaux en PVC :

• Les colliers métalliques « patte à vis » : ils sont employés pour les plus gros diamètres, ils permettent de créer un point fixe.
• Des colliers lyre en PVC : ils sont clipsables et conviennent pour les petits diamètres. Ils maintiennent le tube sans le serrer. Cependant, il ne faut pas poser de colliers au niveau des coudes. Il faut les écarter d’au moins 15 cm.

Remarque

Quand la pose est encastrée, la fixation doit se faire à 10 cm des extrémités du tube. Afin de respecter la dilatation des tuyaux, vous ne devez pas mettre de produit en contact direct avec les raccords et tuyaux pendant le comblement des saignées (plâtre, mortier…).

Pour cela, il vaut mieux intercaler, à titre illustratif, du papier sur tout le parcours (par exemple, des chutes d’emballage de sac de plâtre ou de mortier).

Les raccords

Afin de répondre à toutes les configurations, il existe une large gamme de raccords en PVC. Néanmoins, ils exigent une mise en œuvre précise car il faut prendre en considération la dilatation importante du PVC.

Remarque

Il y a des raccords PVC mâles (M) et femelles (F). Le raccord mâle s’emboîte dans le raccord femelle tandis que 2 embouts mâles impliquent l’utilisation d’un raccord manchon.

Classés par famille, on distingue plusieurs types de raccords à utiliser selon le raccordement à réaliser : coudes, raccords droits, embranchements, réductions, culottes, tampons, etc.

7. Évacuation des eaux usées : les siphons et les bondes

7.1. Le siphon

Le siphon est primordial à toute canalisation car il permet d’éviter la remontée des odeurs nauséabondes et d’évacuer les eaux usées. Indépendamment de son installation, visitable depuis une trappe d’accès ou apparente, le siphon doit toujours être accessible.

En métal ou en plastique souple ou rigide, on trouve différents types de siphons. Choisissez celui qu’il vous faut selon son encombrement et sa forme (en S, en P, bouteille, etc.) mais également en fonction de la hauteur de l’appareil ou du sanitaire à installer ainsi que de son éloignement par rapport au tuyau d’évacuation (sortie horizontale ou verticale).

Dans tous les cas, le siphon doit avoir une garde d’eau d’environ 50 mm ou disposer d’un système spécifique qui permet d’éviter les remontées d’odeurs.

Les types de siphons

Les siphons standard ne répondent pas toujours à toutes les situations, on trouve alors des siphons spécifiques :

• 1-Un siphon à double entrée : il permet de raccorder 2 appareils ménagers sur un seul et même siphon.
• 2-Un siphon de sol destiné à la douche à l’italienne.
• 3-Un siphon gain de place : il est très utile si vous disposez de peu de place sous votre installation.
• 4-Un siphon extra-plat sans garde d’eau avec membrane intégrée : il permet une installation facile alliée à un faible encombrement.

7.2. La bonde

Il s’agit d’une pièce métallique qui est positionnée sur le trou d’écoulement du sanitaire.

Chaque sanitaire possède alors sa propre bonde : lavabos et bidets, éviers, receveurs de douche et baignoires.

D’autre part, la bonde est souvent à visser en intercalant un joint. Elle se ferme et s’ouvre en fonction de différents systèmes afin de permettre l’évacuation des eaux usées (à chainette, automatique à clapet…).

Le diamètre de la bonde dépend de l’élément raccordé.

Remarque

Quand la bonde et le siphon d’une douche construisent un seul bloc, il s’agit d’une bonde siphoïde. Ce type de bondes est destiné aux espaces réduits qui sont situés sous le receveur. Elle peut être à sortie verticale ou horizontale et son installation s’effectue en même temps que celle du receveur.

Suivant le type de sanitaire, le diamètre de la bonde s’adapte.

Afin de connaître le diamètre de la bonde adapté à votre équipement, référez-vous à sa notice d’utilisation.

Conclusion

Comme nous venons de le voir, plusieurs éléments interviennent dans le système d’évacuation des eaux usées de votre bâti. L’aide d’un professionnel est cependant nécessaire pour une installation efficace et fiable.
